Особенности
- Однокорпусной дизайн
- Компактный корпус
- Компактный дизайн
- Малый момент вращения
- Разнообразие типов подсоединения
- Прямое и угловое исполнение
- Каждый вентиль тестируется на производстве

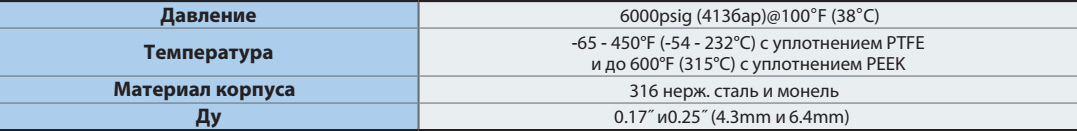

Спецификации
Проверка
- Каждый кран тестируется на производстве азотом.

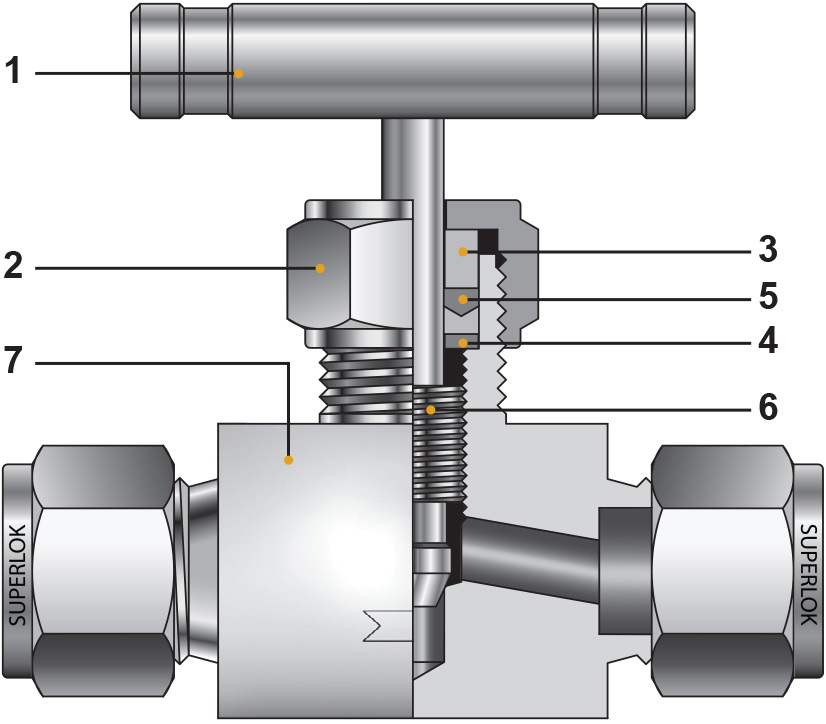

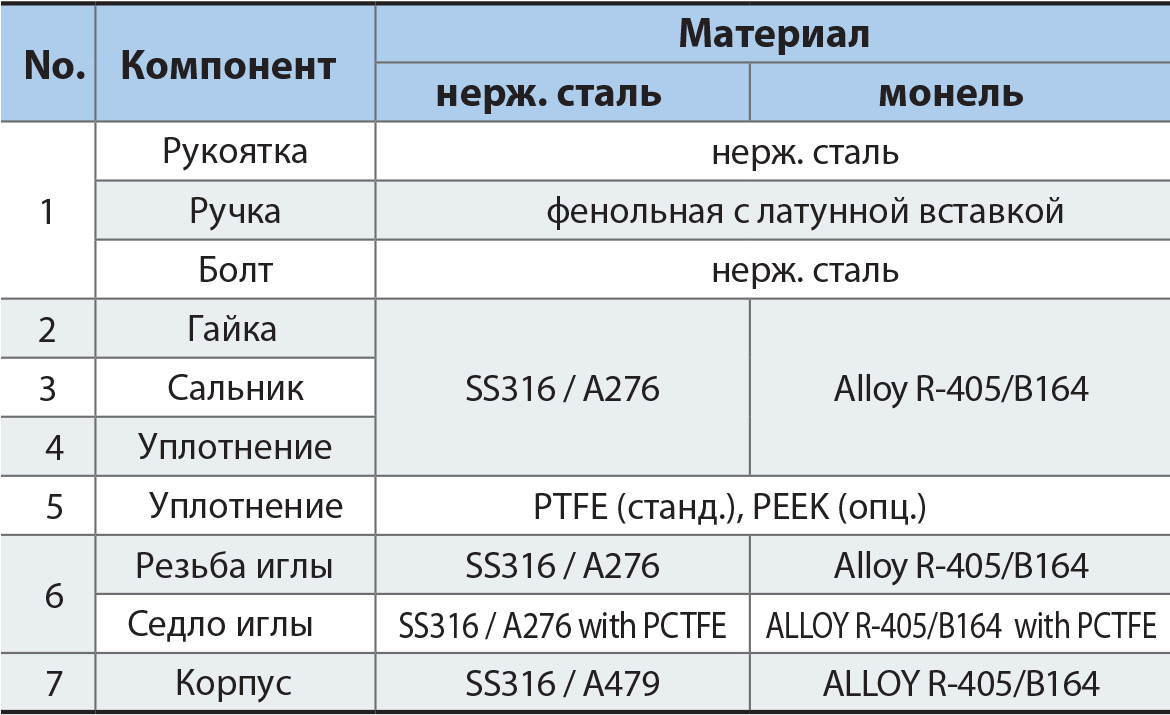

Конструкционные материалы
 |
 |
Серия SBNV

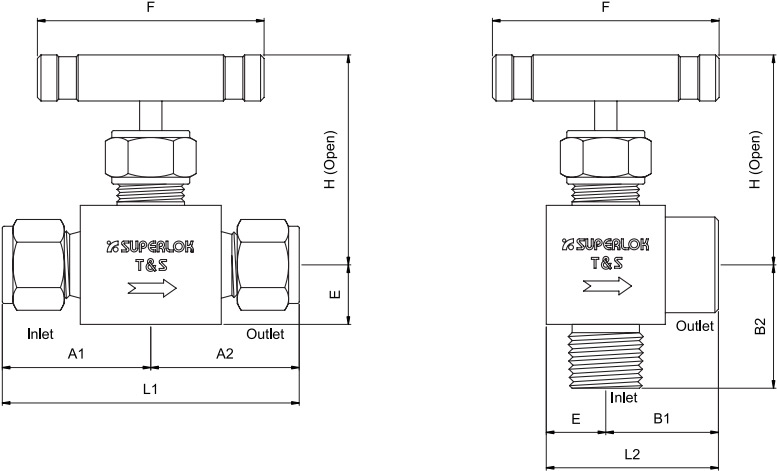

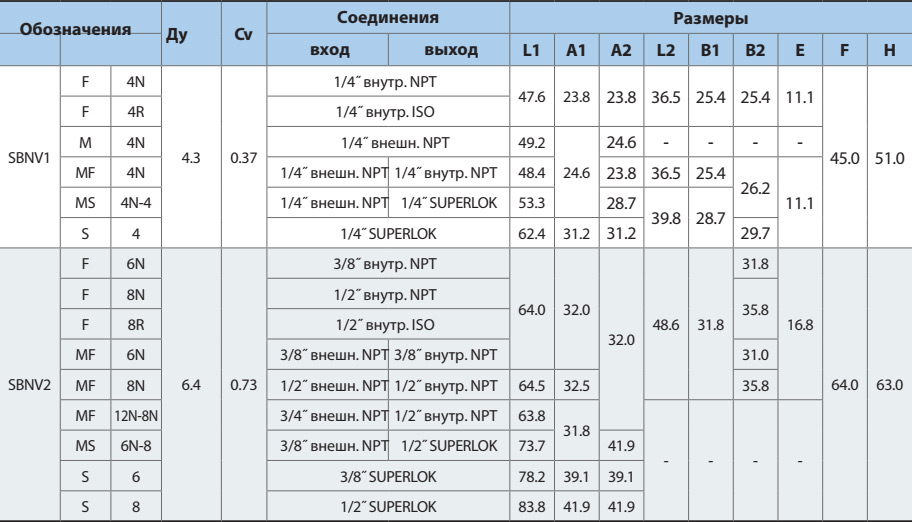

Таблица размеров
Технические данные

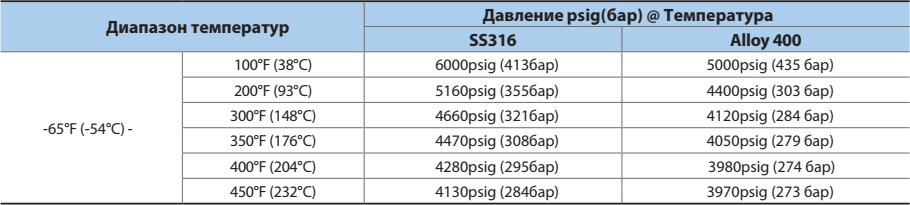

Диапазон температур и давлений

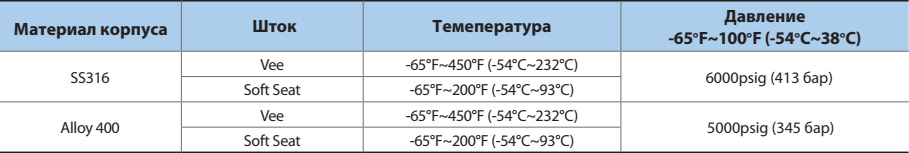

Температура и рабочее давление

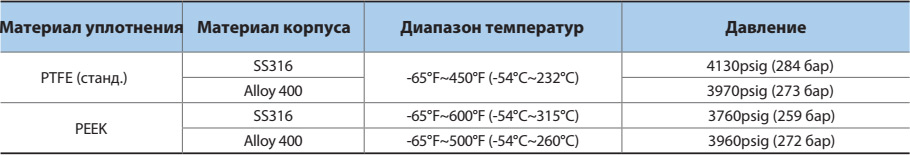

Материал уплотнения и корпуса и диапазон температур и давлений

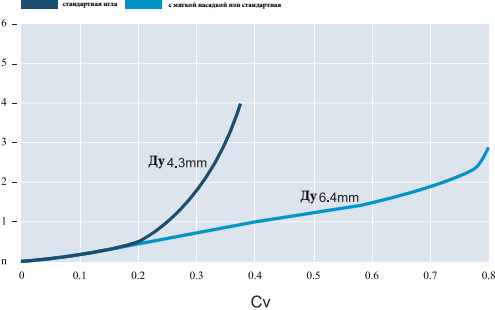

Поток при 100°F (37°C)
| Количество оборотов для открытия |  |
Поток при 100°F (37°C)
Поток при 100°F (37°C)
|

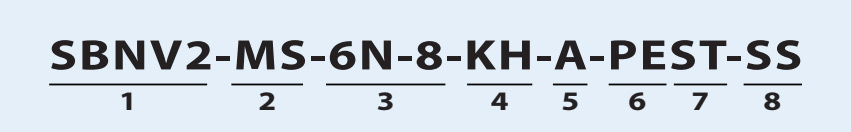

Информация для заказа
1. Серия вентиля
|
2. Типы соединений
|

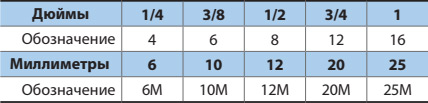

| 3. Размер соединений | |
|
|
 |
 |
4. Рукоятка
|
5. Исполнение
|
6. Материал уплотнения
|
7. Тип иглы
|
8.Материал корпуса
|
■ Примеры
1) SBNV1 — S — 4 — SS
— серия SBNV1 / [вход]SUPERLOK x [выход]SUPERLOK / размер соед-й 1/4″ x 1/4″ / SS316 рукоятка
/ прямой / PTFE / стандартная игла / корпус из нерж. стали
2) SBNV2 — F — 8N — KH — ST — SS
— серия SBNV2 / [вход]внутренняя резьба x [выход]внутренняя резьба / размер соед-й: 1/2″NPT x 1/2″NPT / фенольная рукоятка
/ прямой / уплотнение PTFE/ игла с мягкой насадкой/ корпус из нерж. стали
3) SBNV2 — MF — 8N — A — PE — SS
— серия SBNV2 / [вход]внешняя резьба x [выход]внутренняя резьба / размер соед-й 1/2″NPT x 1/2″NPT / рукоятка из нерж. стали
/ угловой / уплотнение PEEK / стандартная игла / корпус из нерж. стали
