Особенности
- Компактность
- Малый момент вращения
- Установка на панель
- Прямое и угловое исполнение
- T-образная или круглая рукоятка
- 3 типа игл

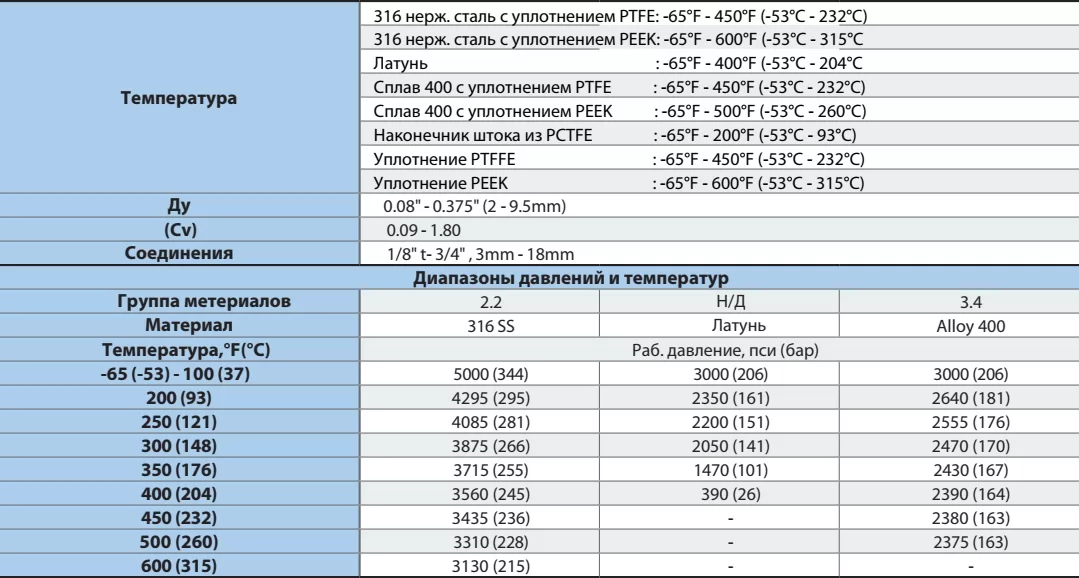

Спецификации

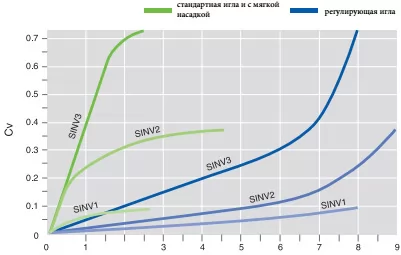

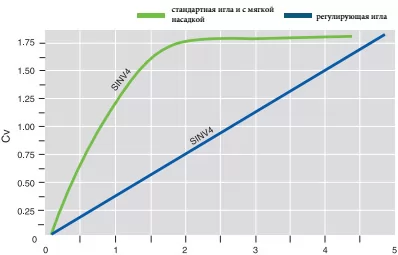

Поток при 100°F (37°C)
 |
 |
Проверка
- Каждый вентиль тестируется при давлении 1000 psig (69 бар)
- Дополнительные испытания производится по запросу

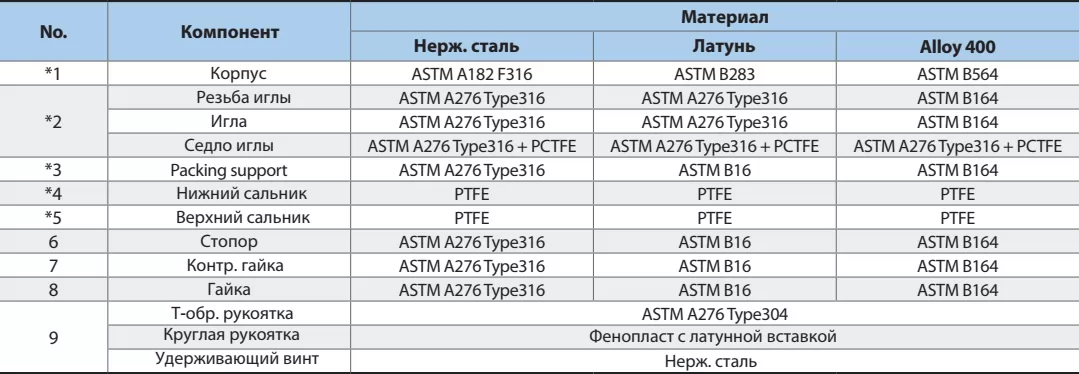

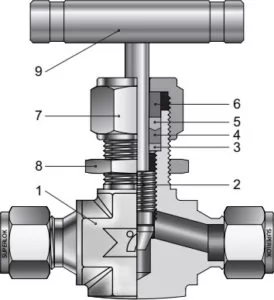

Конструкционные материалы
 |
 |

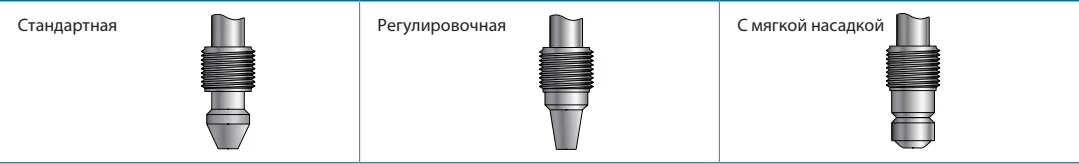

Тип иглы
Уплотнение
- PTFE — стандартное, PEEK — опциональное

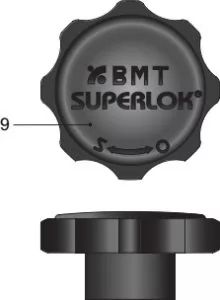

Рукоятка
- Корпус из 316 нерж. стали и сплав 400- рукоятка из нерж. стали
- Латунный корпус и игла с мягкой насадкой — черная круглая рукоятка
- Рукоятки из черного анодированного алюминия опциональны

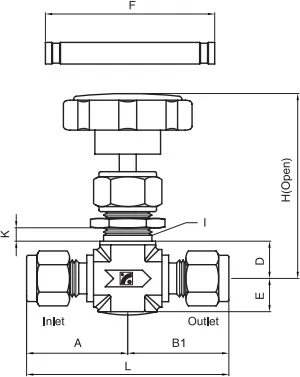

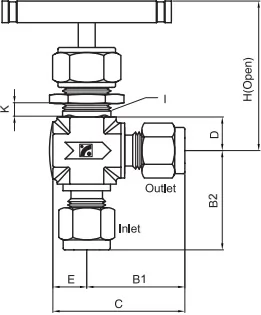

| Серия SINV | Серия SINV A | |
 |
 |
|
| Прямое направление потока | Угловое направление потока | I : под отверстие в панели K : Толщина панели Min 3.17, Max 6.35 |

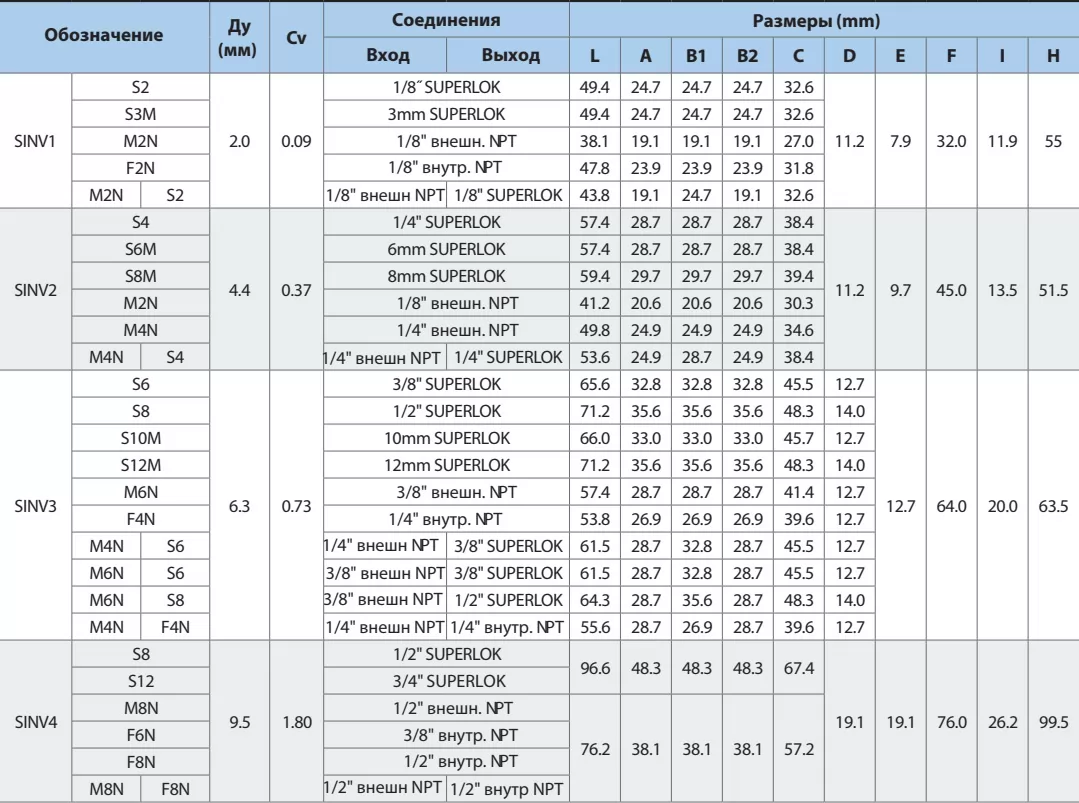

Таблица размеров

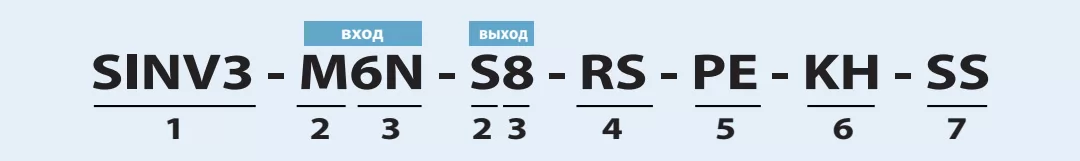

Информация для заказа
| 1. Серия вентиля | 2. Типы соединений | |
Прямое исполнение
|
Угловое
|
|

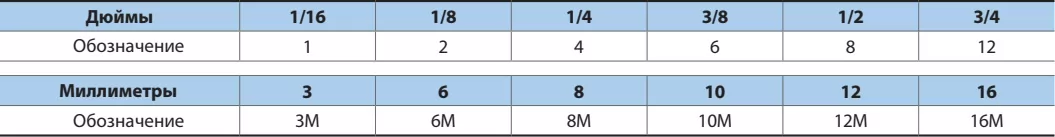

3. Размер соединений
|
- Диаметры труб
4. Игла
|
5. Уплотнение
|
6. Рукоятка
|
7. Материал корпуса
|
■ Примеры
1) SINV2 — S4 — SS
— Прямое исполнение, Ду 4.4мм/ вход: SUPERLOK 1/4″ / выход: SUPERLOK 1/4″ / стандартная игла / PTFE
/ рукоятка из нерж. стали / корпус из нерж стали
2) SINV3A — M4N — S6 — RS — PE — KH — SS
угловой, Ду 6.3мм/ вход: 1/4″NPT внешн. / выход: SUPERLOK 3/8″ / регулировочная игла/ PEEK
/ круглая рукоятка / корпус из нерж. стали
3) SINV4 — M8N — F8N — KH — B
— Прямое исполнение , Ду 9.5мм/ вход: 1/2″NPT внешн. / выход: 1/2″NPT внутр. /
стандартная игла / PTFE / круглая рукоятка / корпус из лату
