Особенности
- Компактный дизайн
- Малый момент вращения
- Возможность установки на панель
- Прямое и угловое исполнение
- Невращающийся шток
- Доступны 3 типа иглы

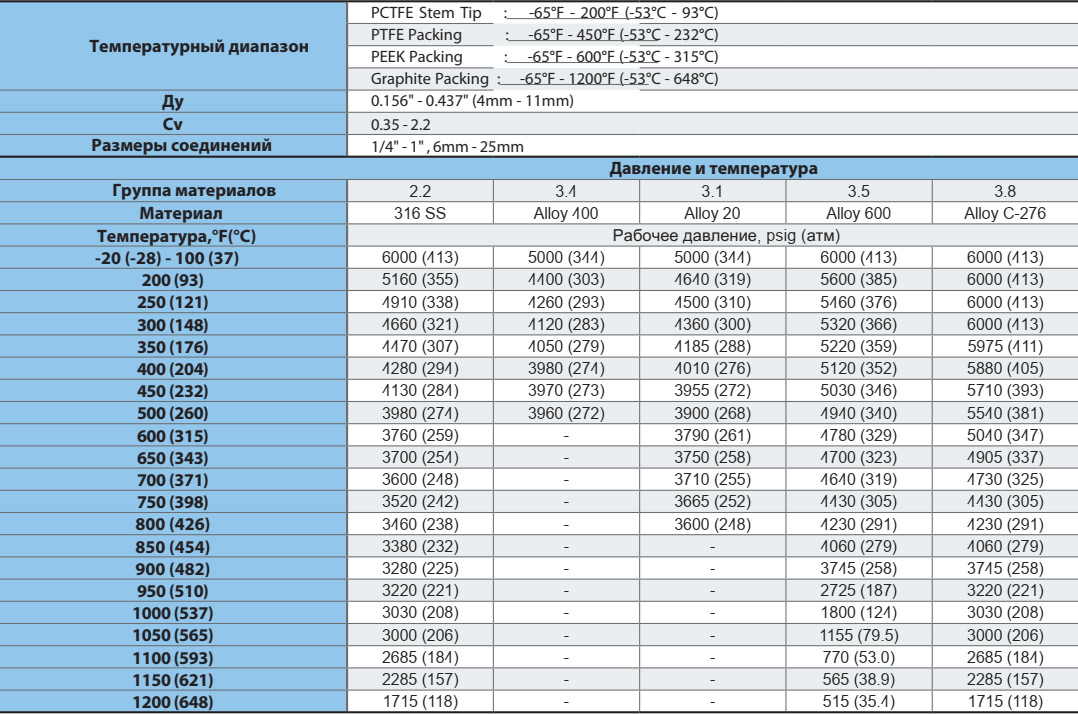

Спецификации

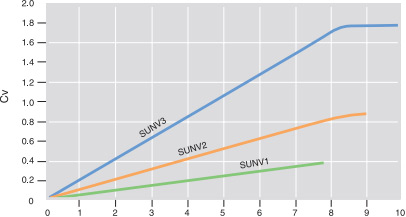

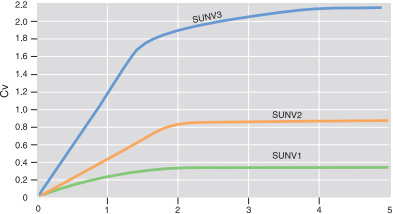

Поток при 100°F (37°C)
| Регулирующая игла | Стандартная и с мягкой насадкой |
 |
 |
| Количество оборотов для открытия | Количество оборотов для открытия |
Проверка
- Каждый вентиль тестируется с азотом при давлении 1000psig (69 бар).

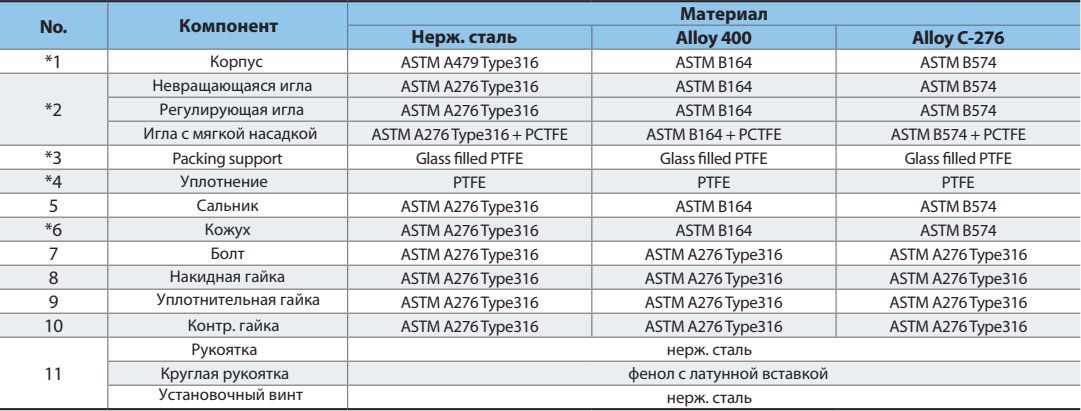

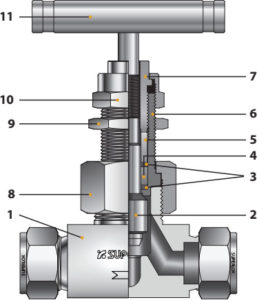

Конструкционные материалы
 |
 |

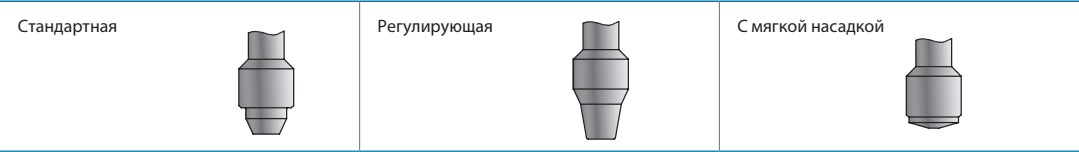

Тип иглы
Уплотнение
- PTFE уплотнение стандартное. PEEK и графитовое опциональны.
Рукоятка
- Корпус из 316 нерж. стали, alloy 400 и alloy C-276 — рукоятка из нержавеющей стали.

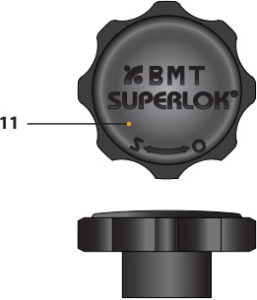

- Круглая рукоятка опциональна. (SUNV1 и SUNV2)
- Рукоятки из анодированного алюминия опциональны.

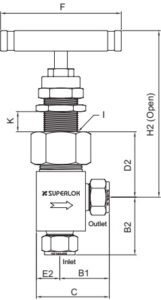

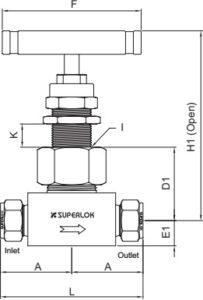

| SUNV | SUNV A | |
 |
 |
|
| Прямое исполнение | Угловое исполнение | — I : под отверстие в панели — J : глубина под приварку — K : Толщина панели 1/16″ (1.6) min, 3/8″ (9.5) max |

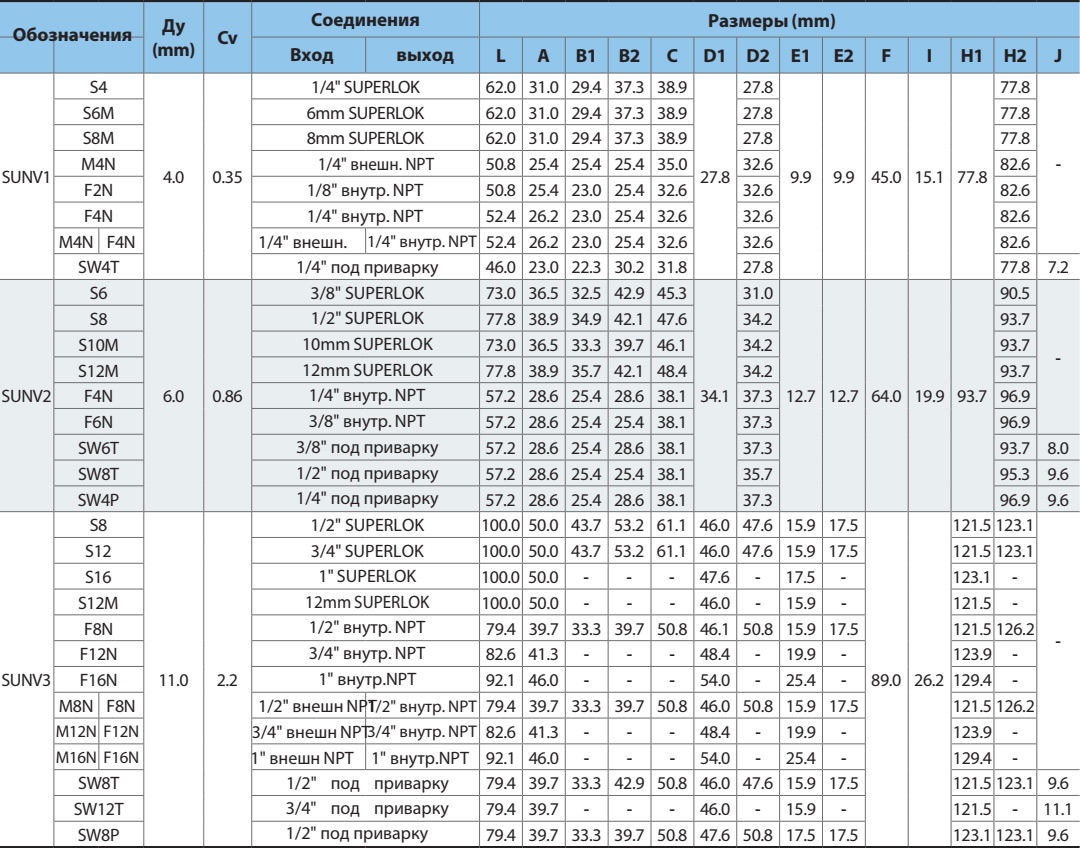

Таблица размеров

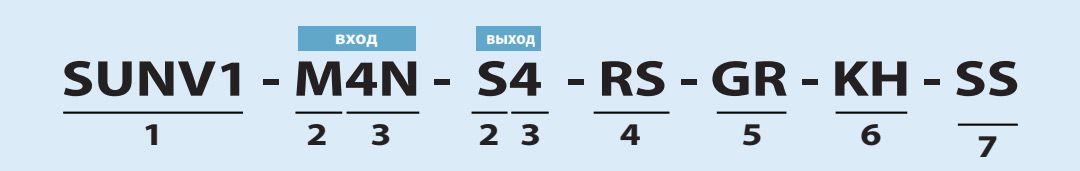

Информация для заказа
| 1. Серия вентиля | 2. Типы соединений | |
— прямое исполнение
|
— угловое исполнение
|
|

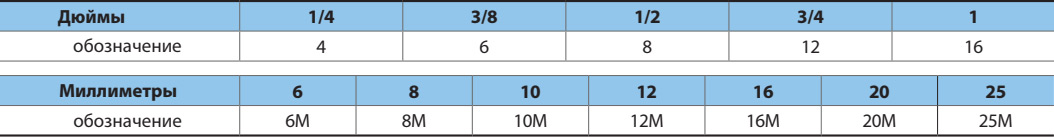

3. размеры соединений
- Резьбы
- Диаметры труб
4. Игла
|
5. Уплотнение
|
6. Рукоятка
|
7. Материал корпуса
|
■ Примеры
1) SUNV1 — S4 — 276
— прямой, Ду 4.0mm/ вход: SUPERLOK 1/4″ / выход: SUPERLOK 1/4″ / стандартная игла / PTFE
/ рукоятка из нерж. стали / корпус из хастеллоя
2) SINV3A — M4N — S6 — RS — PE — KH — SS
— угловой, Ду 6.4mm/ вход: 1/2″враструб / выход: 1/2″ враструб / регулирующая игла / графит
/ рукоятка из нерж. стали
3) SINV4 — M8N — F8N — KH — B
— прямой, Ду 11.0mm/ вход: 3/4″NPT Male / выход: 1/2″NPT Female / стандартная игла / PTFE
/ рукоятка из нерж. стали / корпус из нерж. стали
